k8s 基于 kubeadm 的安全配置和高可用

发表于 2018-04-30 更新于 2025-03-28 Disqus：

最新的 kubeadm 的设计文档在这里，如果把里面设计大概看一遍就能够理解里面的流程了，可以说设计的还是很缜密的，并且大大简化了 k8s 的运维工作。

kubeadm 安全设施

主要解释 kubeadm init 和 kubeadm join 的过程和实现

kubeadm init

首先进行 preflight-checks ，检查系统是否满足初始化的状态。
创建自签名的 CA，并且生成和签发各个 component 的私钥和证书 (/etc/kubernetes/pki)，如果文件已存在就不会再生成了，比如要给 apiserver 添加域名可以重新签发一个证书，然后重启就好了。
写入各个服务的配置文件，以及一个 admin.conf (/etc/kubernetes/)
配置 kubelet 的动态配置加载 (disable by default)
配置静态 pod (/etc/kubernetes/manifests)
给 master 添加 taint 和 label，让其他 pod 默认不会运行在 master 上
生成用于让其他 kubelet 加入的 token
配置用 token 加入的可以自动确认 CSR（也就是用 CA 自动签 kubelet 的证书）
设置 kube-dns
检查 self-hosting，如果设置了，就把 static pod 转成 daemonset

是否使用外部 CA 的条件是，目录下有 CA 证书，但是没有 CA 私钥。

if res, _ := certsphase.UsingExternalCA(i.cfg); !res {

        // PHASE 1: Generate certificates
        if err := certsphase.CreatePKIAssets(i.cfg); err != nil {
                return err
        }

        // PHASE 2: Generate kubeconfig files for the admin and the kubelet
        if err := kubeconfigphase.CreateInitKubeConfigFiles(kubeConfigDir, i.cfg); err != nil {
                return err
        }

} else {
        fmt.Println("[externalca] The file 'ca.key' was not found, yet all other certificates are present. Using external CA mode - certificates or kubeconfig will not be generated.")
}

具体的生成 PKI 相关的配置的过程

// CreatePKIAssets will create and write to disk all PKI assets necessary to establish the control plane.
// If the PKI assets already exists in the target folder, they are used only if evaluated equal; otherwise an error is returned.
func CreatePKIAssets(cfg *kubeadmapi.MasterConfiguration) error {

        certActions := []func(cfg *kubeadmapi.MasterConfiguration) error{
                CreateCACertAndKeyFiles,
                CreateAPIServerCertAndKeyFiles,
                CreateAPIServerKubeletClientCertAndKeyFiles,
                CreateEtcdCACertAndKeyFiles,
                CreateEtcdServerCertAndKeyFiles,
                CreateEtcdPeerCertAndKeyFiles,
                CreateEtcdHealthcheckClientCertAndKeyFiles,
                CreateAPIServerEtcdClientCertAndKeyFiles,
                CreateServiceAccountKeyAndPublicKeyFiles,
                CreateFrontProxyCACertAndKeyFiles,
                CreateFrontProxyClientCertAndKeyFiles,
        }

        for _, action := range certActions {
                err := action(cfg)
                if err != nil {
                        return err
                }
        }

        fmt.Printf("[certificates] Valid certificates and keys now exist in %q\n", cfg.CertificatesDir)

        return nil
}

列表中的函数都是用来生成所有证书和私钥的，主要依靠 k8s.io/kubernetes/cmd/kubeadm/app/phases/certs/pkiutil 来完成。私钥很容易生成，没什么需要特别配置的，主要看 CA 的证书里面配了啥，因为这个跟 k8s 的鉴权有关系。

// NewSelfSignedCACert creates a CA certificate
func NewSelfSignedCACert(cfg Config, key *rsa.PrivateKey) (*x509.Certificate, error) {
        now := time.Now()
        tmpl := x509.Certificate{
                SerialNumber: new(big.Int).SetInt64(0),
                Subject: pkix.Name{
                        CommonName:   cfg.CommonName,
                        Organization: cfg.Organization,
                },
                NotBefore:             now.UTC(),
                NotAfter:              now.Add(duration365d * 10).UTC(),
                KeyUsage:              x509.KeyUsageKeyEncipherment | x509.KeyUsageDigitalSignature | x509.KeyUsageCertSign,
                BasicConstraintsValid: true,
                IsCA: true,
        }

        certDERBytes, err := x509.CreateCertificate(cryptorand.Reader, &tmpl, &tmpl, key.Public(), key)
        if err != nil {
                return nil, err
        }
        return x509.ParseCertificate(certDERBytes)
}

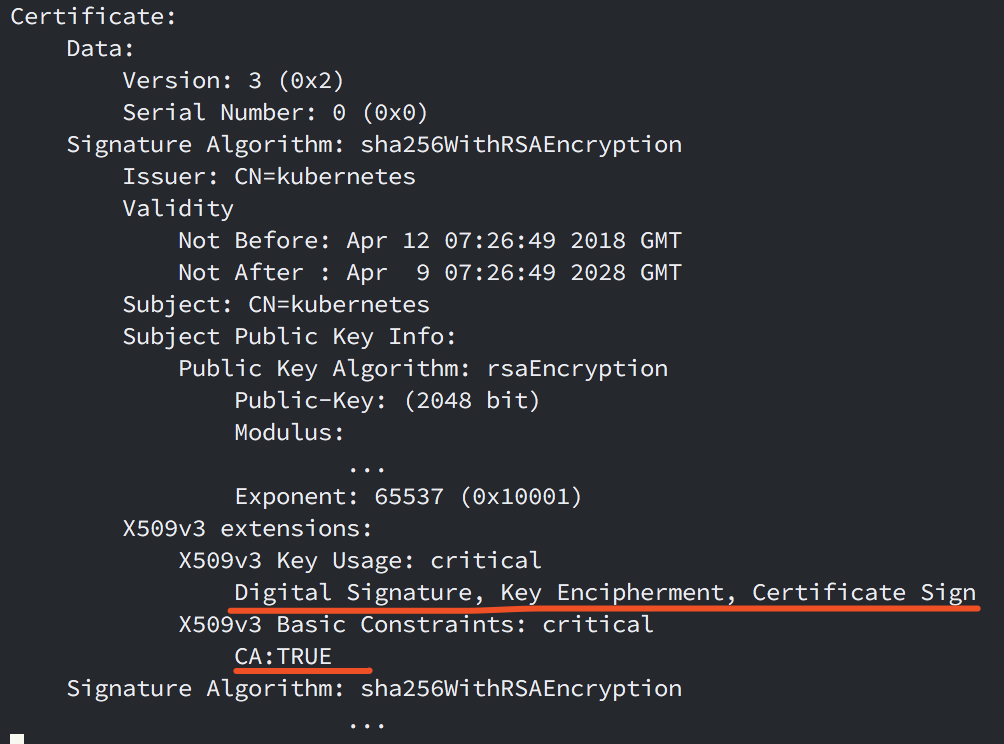

用 openssl x509 -in /etc/kubernetes/pki/ca.crt -text -noout 可以查看 ca 证书里面的内容，和我们看到的配置是一致的。

然后我们再看一下 apiserver 的私钥和证书是怎么签的，首先把生成的 CA 证书和私钥加载进来，然后生成私钥并且签出自己的证书。

func CreateAPIServerCertAndKeyFiles(cfg *kubeadmapi.MasterConfiguration) error {

        caCert, caKey, err := loadCertificateAuthority(cfg.CertificatesDir, kubeadmconstants.CACertAndKeyBaseName)
        if err != nil {
                return err
        }

        apiCert, apiKey, err := NewAPIServerCertAndKey(cfg, caCert, caKey)
        if err != nil {
                return err
        }

        return writeCertificateFilesIfNotExist(
                cfg.CertificatesDir,
                kubeadmconstants.APIServerCertAndKeyBaseName,
                caCert,
                apiCert,
                apiKey,
        )
}

这里比较重要，因为 SAN 这个是用来匹配域名的，如果这里没写好，HTTPS 是拒绝访问的。

// NewAPIServerCertAndKey generate certificate for apiserver, signed by the given CA.
func NewAPIServerCertAndKey(cfg *kubeadmapi.MasterConfiguration, caCert *x509.Certificate, caKey *rsa.PrivateKey) (*x509.Certificate, *rsa.PrivateKey, error) {

        altNames, err := pkiutil.GetAPIServerAltNames(cfg)
        if err != nil {
                return nil, nil, fmt.Errorf("failure while composing altnames for API server: %v", err)
        }

        config := certutil.Config{
                CommonName: kubeadmconstants.APIServerCertCommonName,
                AltNames:   *altNames,
                Usages:     []x509.ExtKeyUsage{x509.ExtKeyUsageServerAuth},
        }
        apiCert, apiKey, err := pkiutil.NewCertAndKey(caCert, caKey, config)
        if err != nil {
                return nil, nil, fmt.Errorf("failure while creating API server key and certificate: %v", err)
        }

        return apiCert, apiKey, nil
}

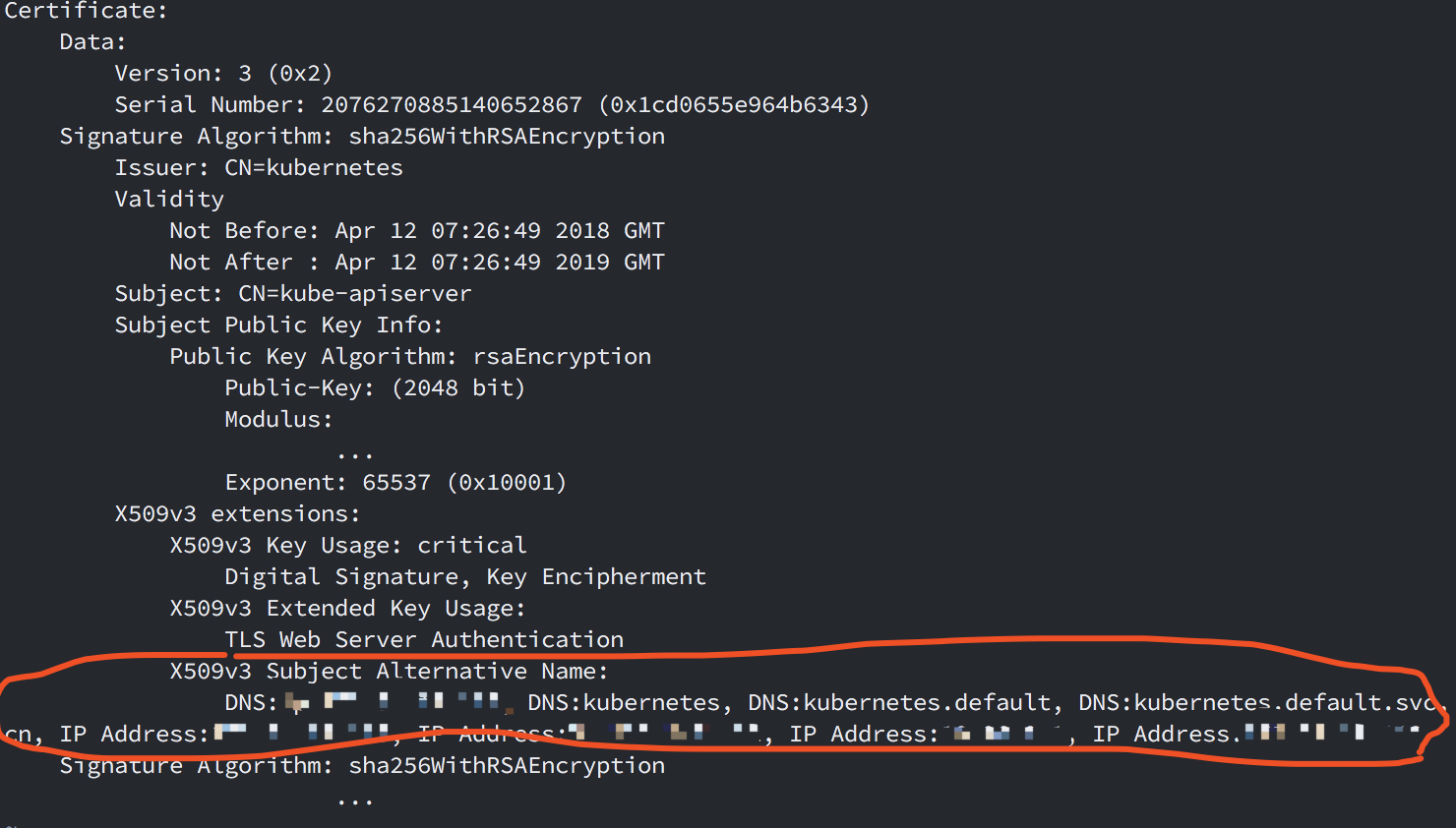

apiserver 的证书也是对的，马赛克的部分是我自己配的一些 IP 和域名，和 kubeadm 配的一些 kube-dns 用的 overlay 网络上的 master 域名，其他 master 上的 components 也是类似的，在配高可用的时候要把每个 master 节点上的域名和 IP 都配上。kubelet 的证书也要配对，就在 join 里面介绍了，这个会用来鉴权 node 的身份。

其他部分的代码和设计文档的描述是一致的，所以没什么好看的，感觉一个好的设计文档是非常重要的，代码只是设计的实现，如果设计本身就可读性很强，阅读代码只是辅助理解一些细节和找 BUG 用的而已。

kubeadm join

首先用 token 鉴权的方式获取 apiserver 的 CA 证书，并且通过 SHA256 验证。
加载动态配置，如果 master 上有的话。
TLS 初始化，首先用 token 鉴权的方式把自己的 CSR 发给 apiserver，然后签发自己的证书，这个证书要用来检查 node 的身份的。
配置 kubelet 和 server 开始建立连接。

新版本的 kubelet 有些变动，支持把一些 featuregate 配置写到文件里面，比如这个阻止 fork bomb 的配置，新版本只能用配置文件写了，不能通过参数配置。

kubeadm 的详细过程如下：

首先会把 flags 传入 NodeConfiguration 中，开始 AddJoinConfigFlags(cmd.PersistentFlags()，如果没有 nodeNamecfg 默认用 host 的 name 并且小写化通过 GetHostname获得，和在宿主机上执行 hostname 是一致的。在初始化之前先尝试启动 TryStartKubelet 过程，然后把 token 和 server 写入（证书 data 是怎么生成的？），先配置kubelet-bootstrap-config

整体流程如下，token 验证是基于 JWT 的，所以 token 的格式是 "^([a-z0-9]{6})\\.([a-z0-9]{16})$"，分两部分，tokenID.tokenSecret，

discovery.For
->GetValidatedClusterInfoObject 这个是获取 CA 证书的过程
     ->token.RetrieveValidatedClusterInfo 这一步是 JWT 验证
         ->tokenutil.ParseToken   得到 tokenID 和 tokenSecret
         ->pubKeyPins.Allow 加载用于检验 CA 证书的 HASH 值
         ->buildInsecureBootstrapKubeConfig （用 token-bootstrap-client 身份)获取信息
            -> 从kube-public 获取 configmap (和 kubectl describe configmap cluster-info -n kube-public 中的信息是一致的）这个configmap 里面包含 JWS 签名和 master 的 CA 证书，获取对应 tokenID 的 jws token，验证 token 成功，并且验证 CA 的证书 hash，如果通过说明这个 master 是可信的，然后拿到 CA 证书以后开始构建自己的证书，建立 secure config。
         ->

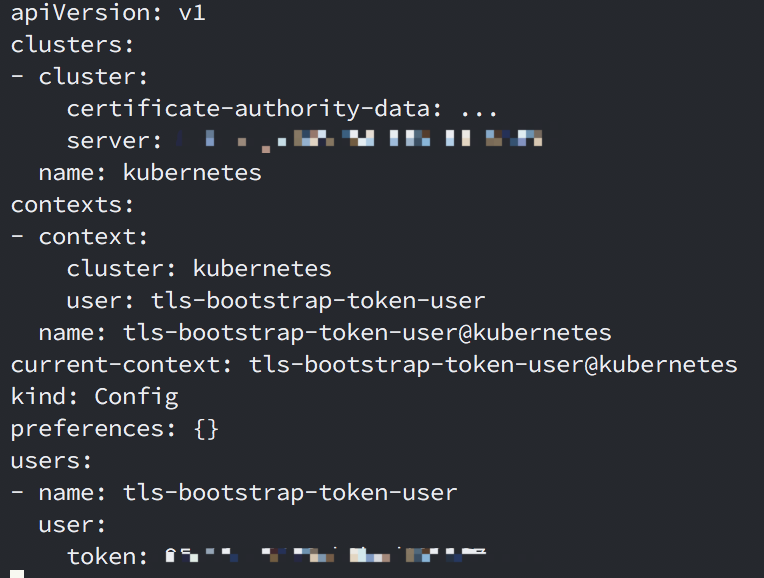

kubeconfigutil.WriteToDisk 会把 bootstrap-kubelet.conf 写入到配置目录中，kubeadm 的任务就完成了，之前的 kubeadm 会代替 kubelet 生成 kubelet.conf（其中用的是公钥鉴权），现在移走了，kubelet 启动的时候会尝试使用这个配置文件建立 HTTPS 的鉴权配置文件。

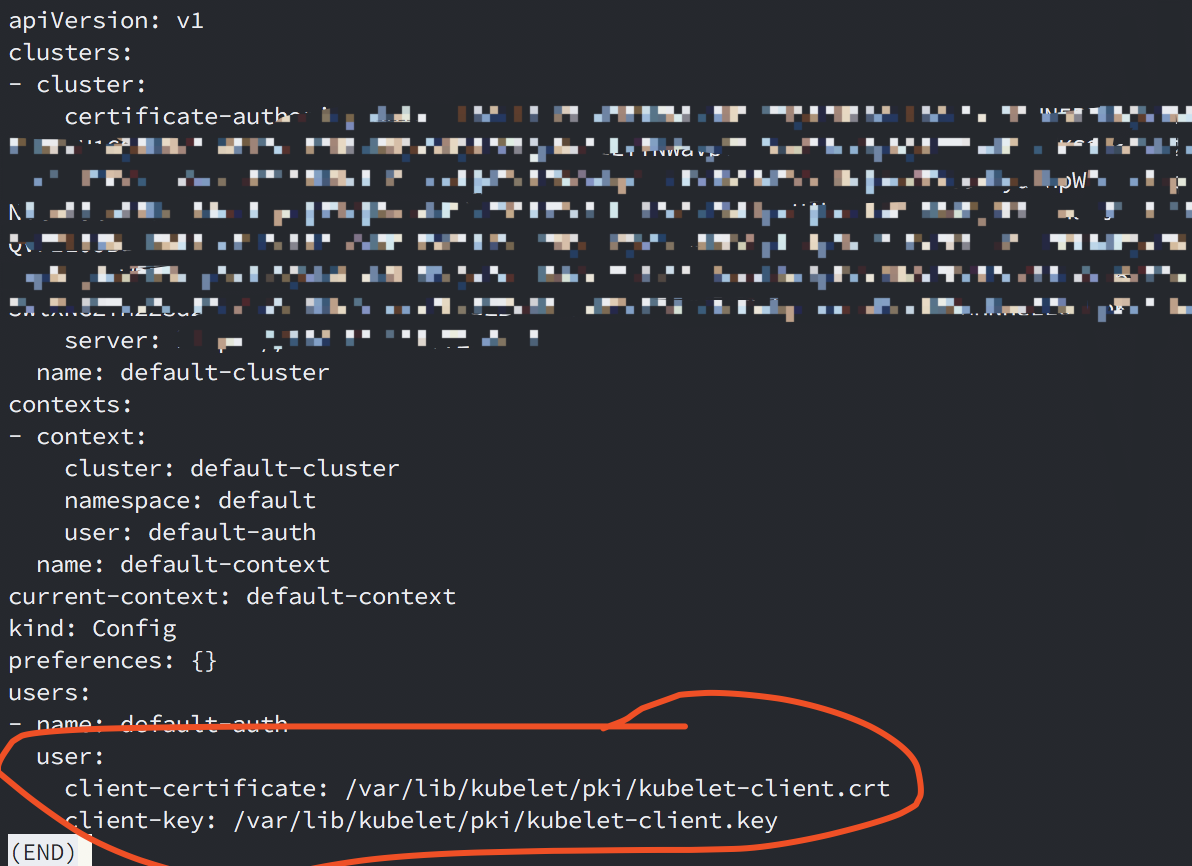

可以看一下 kubelet 用这个配置给 master 发 CSR 以后得到了什么，可以看到是生成了自己的证书的。

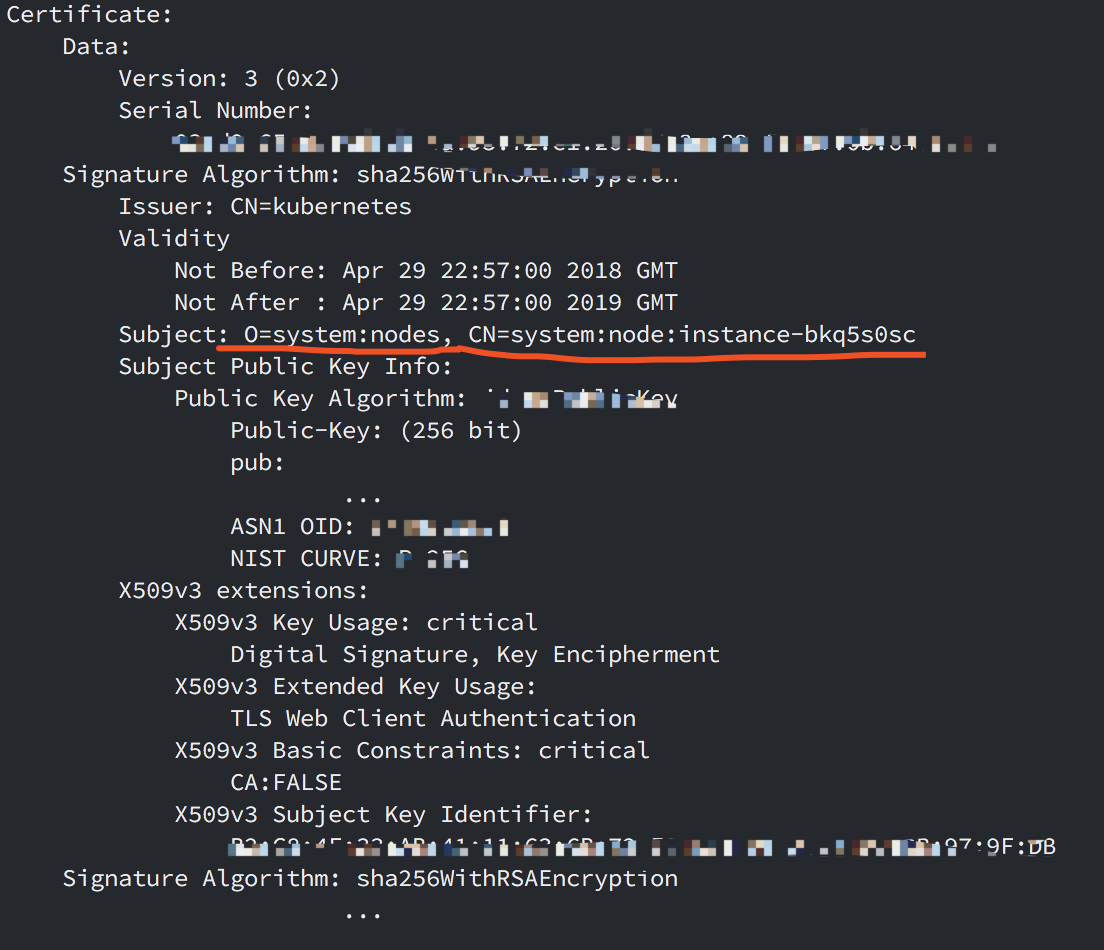

并且这个证书里面的 SAN 也是用来进行 Node 鉴权的身份确认的信息。用 openssl x509 -in /var/lib/kubelet/pki/kubelet-client.crt -text -noout查看信息。

红线部分就是 Node 鉴权的信息，基于这个确认 node 的身份。另外一个是 Role Based Access Control，那个主要是配给 pod，限制 pod 行为用的，类似于 linux 的 chmod。

kubeadm 高可用配置

如果没有安全配置，其实高可用挺好配置的，现在加入了安全配置，虽然麻烦，但是还是能理解 k8s 的良苦用心的，理解了整个鉴权的过程以后就可以做，现在支持配置文件初始化其实更好配置了。可以基于这个文档配置，算了我还是不总结了，看懂上面的，照着配置就好了。主要是自己生成 CA，他们用的 cfssl 和 cfssljson，这个工具比 openssl 好用一点，比较容易配置。生成 ca 证书和私钥以后，就可以构建 HTTPS 的 etcd。

先创建 ca 的配置文件 ca-config.json。

{
    "signing": {
        "default": {
            "expiry": "43800h"
        },
        "profiles": {
            "server": {
                "expiry": "43800h",
                "usages": [
                    "signing",
                    "key encipherment",
                    "server auth",
                    "client auth"
                ]
            },
            "client": {
                "expiry": "43800h",
                "usages": [
                    "signing",
                    "key encipherment",
                    "client auth"
                ]
            },
            "peer": {
                "expiry": "43800h",
                "usages": [
                    "signing",
                    "key encipherment",
                    "server auth",
                    "client auth"
                ]
            }
        }
    }
}

然后生成用于自签名的 csr 的配置文件 ca-csr.json，用于签发自签名的 CA 证书。

{
    "CN": "etcd",
    "key": {
        "algo": "rsa",
        "size": 2048
    }
}

结果就是目录下面生成了，ca-key.pem 和 ca.pem，这个命令不太按规则，对应的叫 ca.key 和 ca.crt，pem 是密钥保存的格式。

接下来用 client.json 获得自己的私钥和通过 ca 签的证书。

{
    "CN": "client",
    "key": {
        "algo": "ecdsa",
        "size": 256
    }
}

执行 cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=client client.json | cfssljson -bare client，生成了 client-key.pem,client.pem，分别是私钥和证书，把文件 ca.pem,ca-key.pem, client.pem,client-key.pem,ca-config.json, 拷贝到每台 master 机器上面，一般放到 /etc/kubernetes/pki/ 下面。

然后

cfssl print-defaults csr > config.json
sed -i '0,/CN/{s/example\.net/'"$PEER_NAME"'/}' config.json
sed -i 's/www\.example\.net/'"$PRIVATE_IP"'/' config.json
sed -i 's/example\.net/'"$PEER_NAME"'/' config.json

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=server config.json | cfssljson -bare server
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=peer config.json | cfssljson -bare peer

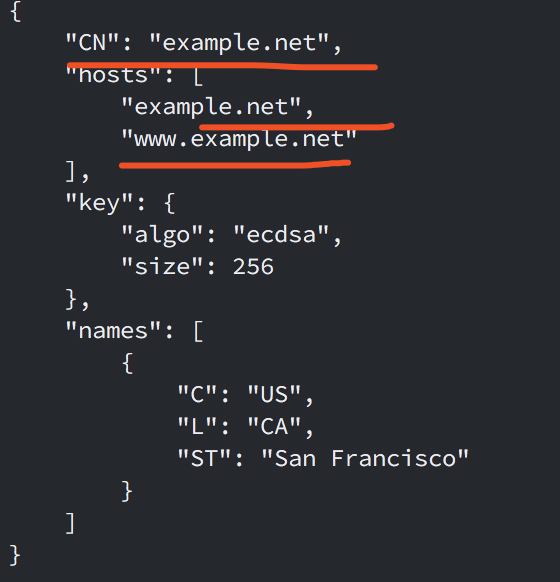

签出出两对密钥和证书，把每台的机器的域名和 IP 替换掉示例的 example 配置，就是这些地方可以改成自己的域名和地址，这个会被用来 check。

可以放到 kubelet 的 static pod 里面，启动 etcd，两个证书分别是用作 server 验证和 client 验证的，server 让别人访问的时候相信你，peer 是你访问别人的时候让别人相信你。

cat >/etc/kubernetes/manifests/etcd.yaml <<EOF
apiVersion: v1
kind: Pod
metadata:
labels:
    component: etcd
    tier: control-plane
name: <podname>
namespace: kube-system
spec:
containers:
- command:
    - etcd --name ${PEER_NAME} \
    - --data-dir /var/lib/etcd \
    - --listen-client-urls https://${PRIVATE_IP}:2379 \
    - --advertise-client-urls https://${PRIVATE_IP}:2379 \
    - --listen-peer-urls https://${PRIVATE_IP}:2380 \
    - --initial-advertise-peer-urls https://${PRIVATE_IP}:2380 \
    - --cert-file=/certs/server.pem \
    - --key-file=/certs/server-key.pem \
    - --client-cert-auth \
    - --trusted-ca-file=/certs/ca.pem \
    - --peer-cert-file=/certs/peer.pem \
    - --peer-key-file=/certs/peer-key.pem \
    - --peer-client-cert-auth \
    - --peer-trusted-ca-file=/certs/ca.pem \
    - --initial-cluster etcd0=https://<etcd0-ip-address>:2380,etcd1=https://<etcd1-ip-address>:2380,etcd2=https://<etcd2-ip-address>:2380 \
    - --initial-cluster-token my-etcd-token \
    - --initial-cluster-state new
    image: k8s.gcr.io/etcd-amd64:3.1.10
    livenessProbe:
    httpGet:
        path: /health
        port: 2379
        scheme: HTTP
    initialDelaySeconds: 15
    timeoutSeconds: 15
    name: etcd
    env:
    - name: PUBLIC_IP
    valueFrom:
        fieldRef:
        fieldPath: status.hostIP
    - name: PRIVATE_IP
    valueFrom:
        fieldRef:
        fieldPath: status.podIP
    - name: PEER_NAME
    valueFrom:
        fieldRef:
        fieldPath: metadata.name
    volumeMounts:
    - mountPath: /var/lib/etcd
    name: etcd
    - mountPath: /certs
    name: certs
hostNetwork: true
volumes:
- hostPath:
    path: /var/lib/etcd
    type: DirectoryOrCreate
    name: etcd
- hostPath:
    path: /etc/kubernetes/pki/etcd
    name: certs
EOF

然后每个节点的 master init 的配置文件按照下面这个配置，client.pem 是用来让 etcd 相信 apiserver 的。private-ip 和 load-balancer-ip 都是要写到证书的 SAN 里面的，不然用这些 ip 是访问不了 apiserver 的。

apiVersion: kubeadm.k8s.io/v1alpha1
kind: MasterConfiguration
api:
  advertiseAddress: <private-ip>
etcd:
  endpoints:
  - https://<etcd0-ip-address>:2379
  - https://<etcd1-ip-address>:2379
  - https://<etcd2-ip-address>:2379
  caFile: /etc/kubernetes/pki/etcd/ca.pem
  certFile: /etc/kubernetes/pki/etcd/client.pem
  keyFile: /etc/kubernetes/pki/etcd/client-key.pem
networking:
  podSubnet: <podCIDR>
apiServerCertSANs:
- <load-balancer-ip>
apiServerExtraArgs:
  apiserver-count: "3"
EOF

至于怎么做 loadbalance 可以用七层的也可以用四层的，七层把证书配到负载均衡服务上，四层的就不用，自己在裸机器上做可以用 vip + nginx 做一个四层的，也可以把证书放到 nginx 上做七层的，但是在云环境下，都不怎么支持自己配置 vip，需要用云厂商的 lb 服务，这个就看具体提供商的服务怎么配了。
